在电气设计和技术改造中，电气人员往往不知道如何科学的去选择电缆截面积，有经验的电工会根据用电负荷大小，算出电流，很简单的就选出电缆的截面积；也有些电工会根据电工口诀就选出电缆截面积；我想说的是他们的经验实用但不科学。网上也有很多帖子，往往但不够全面，不好理解。今天给大家分享一下科学简单的电缆截面积选择方法。不同的场合，共有四种方法。

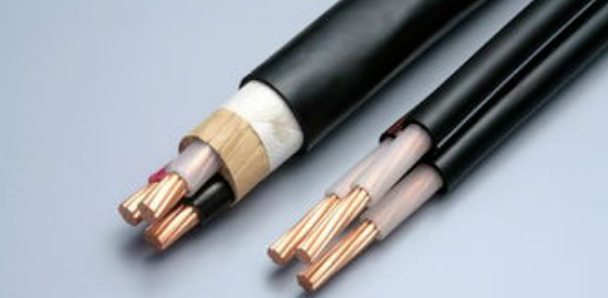

一. 按照长期允许载流量选择电缆截面积

1.为了保证安全和电缆的使用寿命，通电后的电缆温度不应超过规定的长期允许工作温度，聚氯乙烯绝缘电缆为70度，交联聚乙烯绝缘的电缆为90度，根据这一原则，很简单的查表选择电缆就很简单了。

2.举例说明：某厂变压器容量为2500kva,采用10kv供电，若采用交联聚乙烯绝缘电缆在桥架中敷设，电缆的截面积选择多大的？

第一步：计算额定电流2500/10.5/1.732=137a

第二步：查电缆选型手册得知

yjv-8.7/10kv-3x25载流量为120a

yjv-8.7/10kv-3x35载流量为140a

第三步：这里选择yjv-8.7/10kv-3x35的电缆载流量大于137a，理论上就可以满足要求了，

注意：这种方法不考虑动稳定和热稳定的要求。

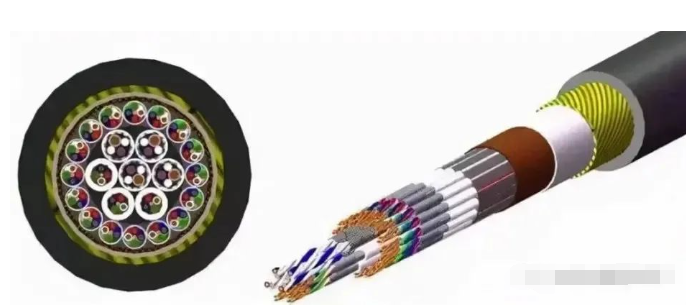

二. 按照经济电流密度选择电缆截面积

简单的理解经济电流密度，电缆的截面积影响线路的投资及电能损耗，为了节省投资，希望电缆截面积小一些；为了降低电能损耗，希望电缆截面积大一些；综合以上考虑，确定一个合理的电缆截面积，称为经济截面积，对应的电流密度称为经济电流密度。

2 方法：按照设备的年运行小时数，查表得到经济电流密度。单位：a/mm

举例:设备的额定电流为150a，年运转时间8000小时，铜芯电缆截面积选择多大的？

根据上表c-1可知，8000小时，经济密度选择1.75a/mm2

s=150/1.75=85.7a

2结论：我们根据电缆规格可选择的电缆截面积为95mm

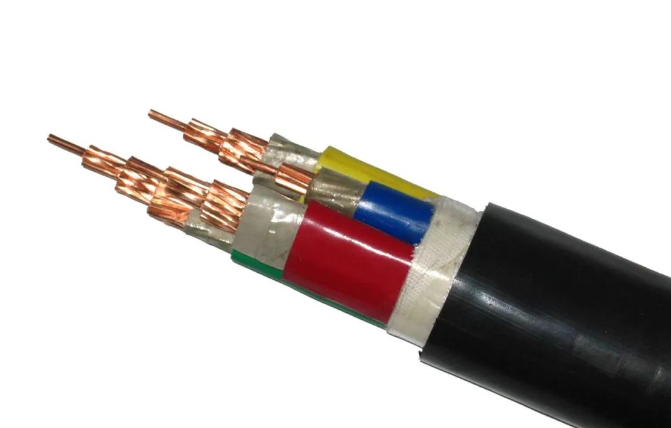

三. 根据电网压降选择电缆截面积

当我们用第一种和第二种方法选择出的电缆截面积，如果电缆很长，运转和启动时会产生了一定的压降，设备侧的电压低于一定的范围，会导致设备发热。

根据《电工手册》要求，400v线路的压降不能低于7%，即380vx7%=26.6v，压降计算公式（此处只考虑纯电阻性压降）：

∆u=i×ρ×l/s s=i×ρ×l/∆u

∆u压降 i为设备额定电流 ρ导体电阻率 s为电缆截面积 l为电缆长度

2举例：380v设备额定电流为150a，采用铜芯电缆（铜的ρ=0.0175ω.mm/m），要求压降

小于7%（∆u=26.6v），电缆长度600米，电缆截面积s选择多大？

2 根据公式s=i×ρ×l/∆u=150×0.0175×600/26.6=59.2mm。

2 结论：电缆截面积选择为70mm

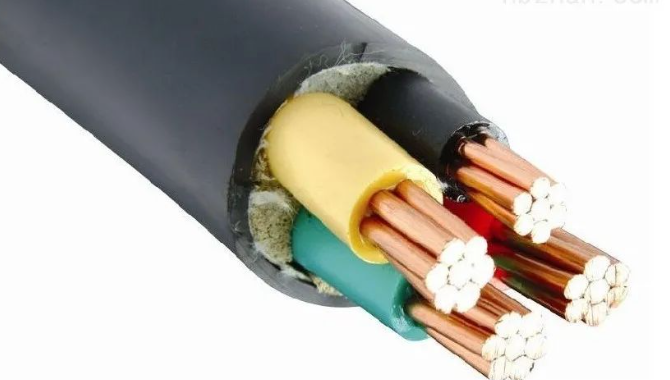

四. 根据热稳定系数选择电缆截面积（即根据短路电流大小选择电缆截面积）

1.对于0.4kv电缆在用空气开关进行保护时，一般电缆都能满足热稳定要求，不用按此方法去校验。

2.对于6kv以上电缆，用上述方法选好电缆截面积后，必须按下面的公式校验是否满足热稳定要求，如不满足，需选择更大的截面积。

√公式：smin=id×ti/c 其中ti为断路器的分断时间，取0.25s，c为电缆热稳定系数，取80，id为系统三相短路电流值。举例说明：系统短路电流为18ka时，电缆截面积如何选择。

smin=18000×√0.25/80=112.5

结论：如果系统短路电流达到18ka，即使设备额定电流再小，电缆截面积应不小于120mm2。
